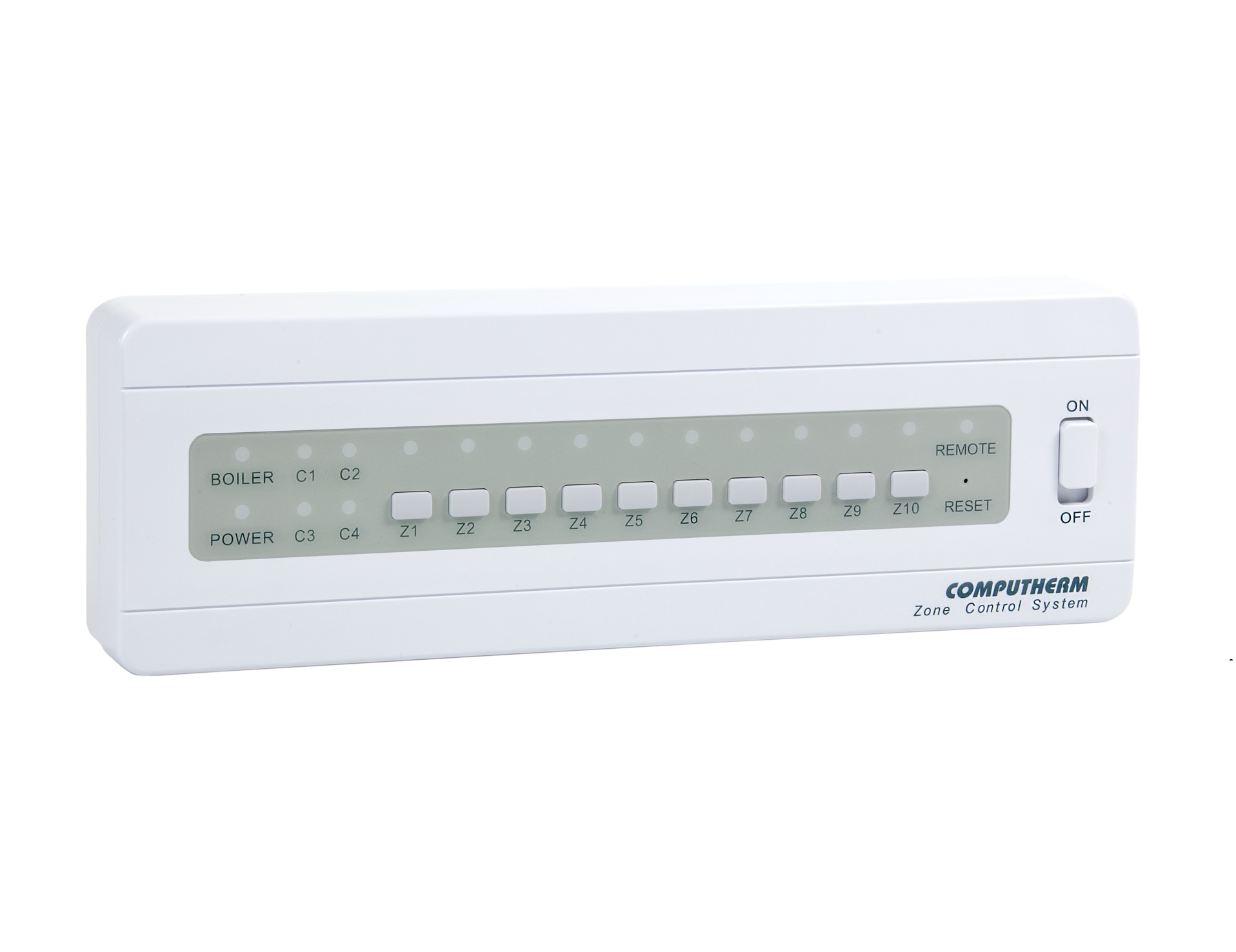

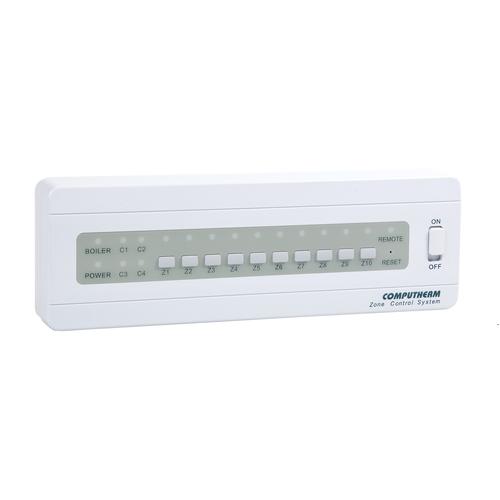

![Q10Z - zonski regulator (za upravljanje 1-10 zona grijanja putem termostata)](https://podnogrijanje.com:443/custom/proba/image/cache/w270h270q100/Podno_grijanje_na_struju/Compoutherm/Q10Z/Q10Z_zonski_kontroler_regulator_grijanja_do_10_termostata.jpg.webp?lastmod=0.1604410461)
Opis
Budući da kotlovi imaju mogućnost priključka samo za jedan sobni termostat, potreban je zonski regulator za podjelu toplinske mreže na više zona, upravljanje zonskim ventilima i upravljanje kotlom iz više termostata. Zonski regulator prima signale uključivanja sobnih termostata T1-T10, otvara zonski ventil(e) spojen na izlaze ventila VENTILA ZONA 1 - ZONA 10, pokreće pumpu(e) spojenu na izlaze pumpe ZONA 1 - ZONA PUMPE 10 i na zajedničke izlaze C1 C4 i pokreće uređaj za grijanje/hlađenje spojen na NO-COM izlaz.
Više od 10 zona može se kontrolirati korištenjem dodatnih COMPUTHERM Q4Z (1 Q4Z zonski regulator na 4 zone) ili Q10Z (1 Q10Z zonski regulator na 10 zona) zonskih kontrolera. U ovom slučaju, regulacijski izlazi kotla bez potencijala (NO-COM) paralelno
moraju biti spojeni na uređaj za grijanje/hlađenje, a zonski izlazi rade neovisno jedan o drugom.
Uz pomoć zonskog regulatora COMPUTHERM Q10Z jednostavno je podijeliti sustav grijanja/hlađenja u zone, zahvaljujući čemu se grijanje/hlađenje svake prostorije može zasebno kontrolirati, čime se znatno povećava udobnost. Nadalje, podjela sustava grijanja/hlađenja na zone uvelike doprinosi smanjenju troškova energije jer će se uvijek grijati/hladiti samo one prostorije koje to trebaju.
Specifikacija proizvoda
‒ Napon napajanja | 230 V AC; 50 Hz |
‒ Potrošnja energije u stanju mirovanja | maks. 0,5 W |
‒ Napon zonskih izlaza i zajedničkih izlaza | 230 V AC; 50 Hz |
‒ Kapacitet opterećenja zonskih izlaza i zajedničkih izlaza | 2 A (0,5 A induktivno opterećenje) |
Pažnja! Pazite da kombinirano opterećenje 2 izlaza koji pripadaju zoni ne premašuje maksimalni kapacitet opterećenja termostata dane zone i da je kombinirano opterećenje svih izlaza zone i zajedničkih izlaza maks. 15A (4A) treba biti. | |
‒ Električni napon koji se može uključiti pomoću releja upravljanja kotla | max. 30 V DC / 250 V AC, 50 Hz |
‒ Struja koja se može uključiti pomoću releja upravljanja bojlerom | 16 A (4 A induktivno opterećenje) |
‒ Temperatura skladištenja | -10 °C – +40 °C |
‒ Radna vlažnost | 5% — 90% bez kondenzacije |
‒ Zaštita od utjecaja okoliša | IP30 |
‒ Dimenzije | 385 x 125 x 45,7 mm (D x Š x V) |
‒ Težina | 895 g |

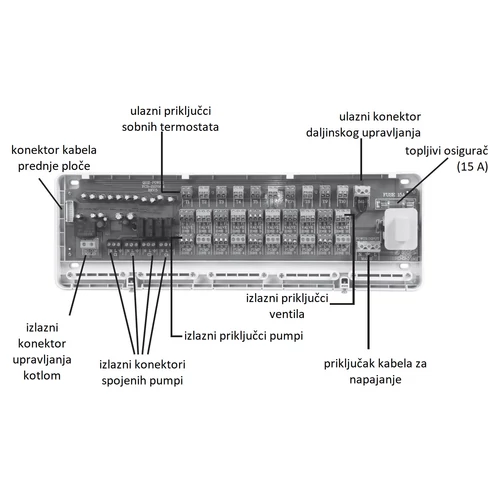

Spajanje
![Šema spajnja Q10Z višezonskog regulatora centralnog grijanja](https://www.podnogrijanje.com/custom/proba/image/cache/w0h0q100np1/Podno_grijanje_na_struju/Compoutherm/Q10Z/Q10Z_sema_spajanja_2.jpg)
