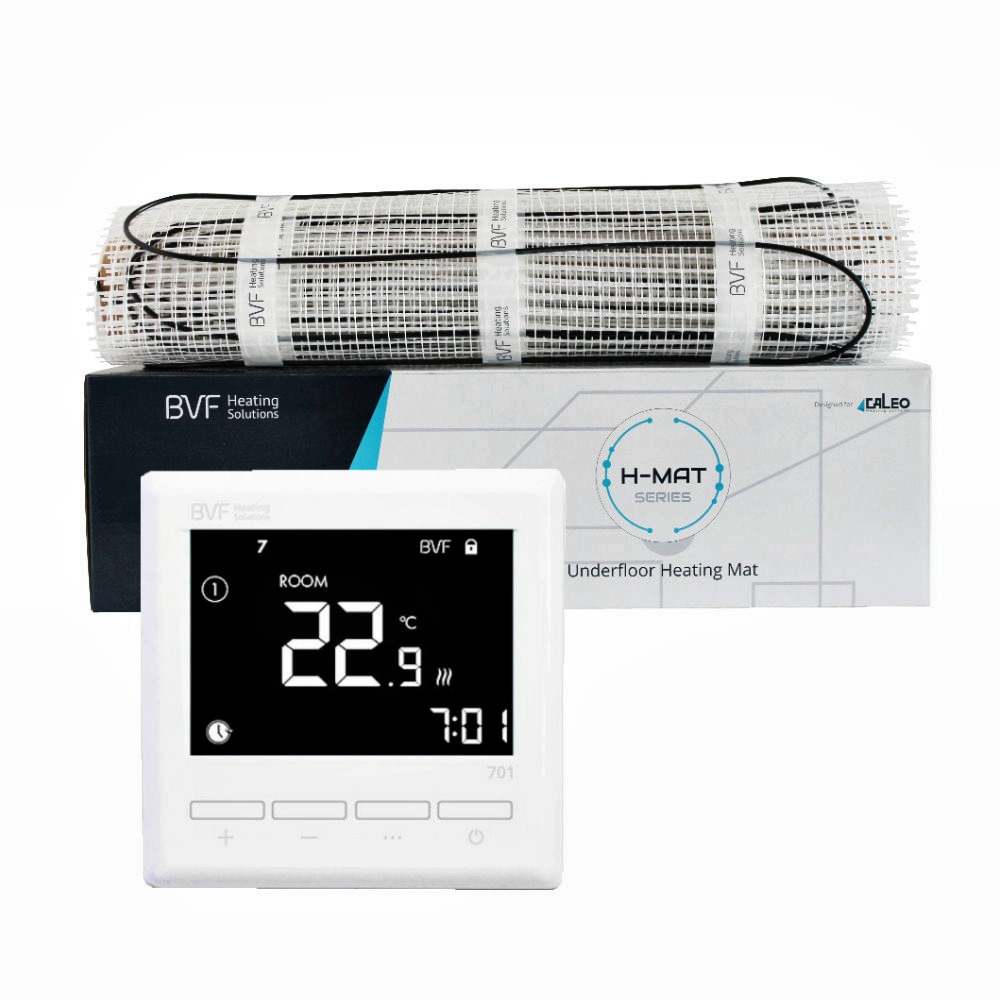

![Grijaća mreža 1 m2 ukupne snage 100W + sobni termostat BVF 701](https://podnogrijanje.com:443/custom/proba/image/cache/w270h270q100/Podno_grijanje_na_struju/Grija%C4%87a_mre%C5%BEa/Grija%C4%87a%20mre%C5%BEa%20od%20100Wm2%20sa%20termostatom%20-%20SET.jpg.webp?lastmod=0.1604410461)
Opis
Grijaća mreža za 1m2/100W za postavljanje ispod keramičkih pločica ili kamena.
Širine 50 cm i dužine 2 m, samoljepljiva.
Hladni kraj 3m, sa spajanjem na jednom kraju na izvor napajanja sa uzemljenjem.
Grijaća mreža je u SET-u sa termostatom:
BVF 701 tjedno programabilni (7 dana 4 termina) sobni termostat s podnim i zračnim senzorom
Primjena: zračno i površinsko grijanje
Napon priključenja: 230V AC, 50/60Hz
Dozvoljeno opterećenje izlaznog releja: 3600W/16A (preporučeno: max. 3200W/14A)
Vlastita potrošnja u pripravnom stanju: 2W
Prikaz: LCD zaslon s tamnim pozadinskim osvjetljenjem
Vanjski senzor, tip osjetila: NTC standardni 10k oma @ 200C
IP mehanička zaštita: IP 30
Kućište: ABS UL94-5 standardnog stupnja na vatrootpornost
Opseg regulacije temperature: 5-80 C, s koracima od 0,5 C
Točnost mjerenja temperature: ± 0,5 C
Programiranje: tjedni programi 5/1/1 s 4 ciklusa po danu
Dimenzije za montažu: 86mm/88mm/18mm
Montažne dimenzije: Ø 65mm min. dubina 55mm
Područje primjene: kontrola temperature zraka, kontrola i reguliranje rada podnih grijanja u prostorijama gdje je termostat postavljen u istoj prostoriji gdje i podni senzor.
Želite saznati više o električnom podnom grijanju, grijaćim mrežama, slojevima postavljanja, imate dodatna pitanja? Može li se postaviti na zid? Smije li keramičar stati na mrežicu? Koji termostat koristiti? Što je pametno upravljanje? Pročitajte na sljedećem linku – BVF podno grijanje.
Kako odabrati termostat? Što su pametni sustavi upravljanja? Od jednostavnih programabilnih termostata do kontrole WiFi zone, pročitajte na linku – Sobni termostati.
Specifikacija proizvoda
SPECIFIKACIJA MREŽE | |
Tip mrežice | dvožilni sa jednim hladnim krajem |
Snaga | 100W - 150W / m² |
Dimenzije | 1-12 m² |
Izolacija grijaćih kabela | dvostruka izolacija |
Debljina | 3,8 mm |
Spojna točka | 2.5 m duga (hladna kraj) |
Vanjska izolacija | fluoropolimer |
Standardno napajanje | 230 V |
Samoljepiva mrežica | brza i jednostavna instalacija |
Tvornička širina | 50 cm |
Tvornička garancija | 10 godina |
SPECIFIKACIJA TERMOSTATA | |
Digitalni sobni termostat sa 2 senzora | BVF 701 (zračni i podni senzor) |
Napajanje | 230V AC, 50/60 Hz |
Kapacitet | 3600W/16A |
Standby potrošnja | 2W |
Zaslon | LCD Tamna pozadina s bijelim informacijama |
Vanjski senzor | NTC 10kΩ@20°C |
Ocjena zaštite | IP 30 |
Kućište | Bijela ABS UL94-5 standard |
Podesivi mjerni opseg | 5°C-80°C |
Preciznost | ± 0.5°C |
PRG opcije | 5+1+1, 4 ciklusa dnevno |
Dimenzije kućišta | 86mmx88mmx18mm |
Dimenzije releja | Ø65 mm,standardno |
Youtube video
Dodatne informacije
SLOJEVI POSTAVLJANJA GRIJAĆE MREŽE ISPOD KERAMIČKIH PLOČICA
1. Završna podna obloga može biti kamen, keramičke pločice ili slična obloga koja je pogodna za podno grijanje koja se lijepi na podlogu.
2. Fleksibilno ljepilo ili ljepilo za električno podno grijanje
3. Grijaća mrežica od 100W ili 150W/m2 po potrebi, zavisi o energetske kvalitete objekta odnosno od ciljanog grijanja. Dodatno grijanje za udobnost ili osnovno grijanje.
4. Ispod grijaće mrežice je većinom cementna podloga / estrih, od 5 do 8 cm debeli sloj
5. Podna izolacija postavljena u tijeku gradnje od min. 3 do 8 i više centimetara
6. Betonska ploča ili deka
TABLICA OTPORA ZA GRIJAĆE MREŽE OD 100W / M2
KAKO POSTAVITI GRIJAĆU MREŽICU, IZGLED NAKON POSTAVLJANJA
